Corrosión bajo aislamiento (CUI): causas, inspección y errores frecuentes según API 571

¿Qué es la corrosión bajo aislamiento (CUI)?

La corrosión bajo aislamiento (Corrosion Under Insulation, CUI) es un mecanismo de daño que afecta la superficie externa de equipos y tuberías cubiertos por sistemas de aislamiento térmico. Aunque el aislamiento se instala para conservar energía, proteger al personal o controlar la temperatura del proceso, también puede retener humedad cuando el sistema pierde su capacidad de sellado.

De acuerdo con API 571, la CUI es uno de los mecanismos de daño más relevantes en instalaciones industriales debido a que permanece oculta durante largos periodos, permitiendo una pérdida significativa de espesor antes de ser detectada.

Su severidad depende de múltiples factores, entre ellos la temperatura de operación, el tiempo de exposición, el diseño del aislamiento, la calidad del recubrimiento y las condiciones ambientales.

¿Por qué ocurre?

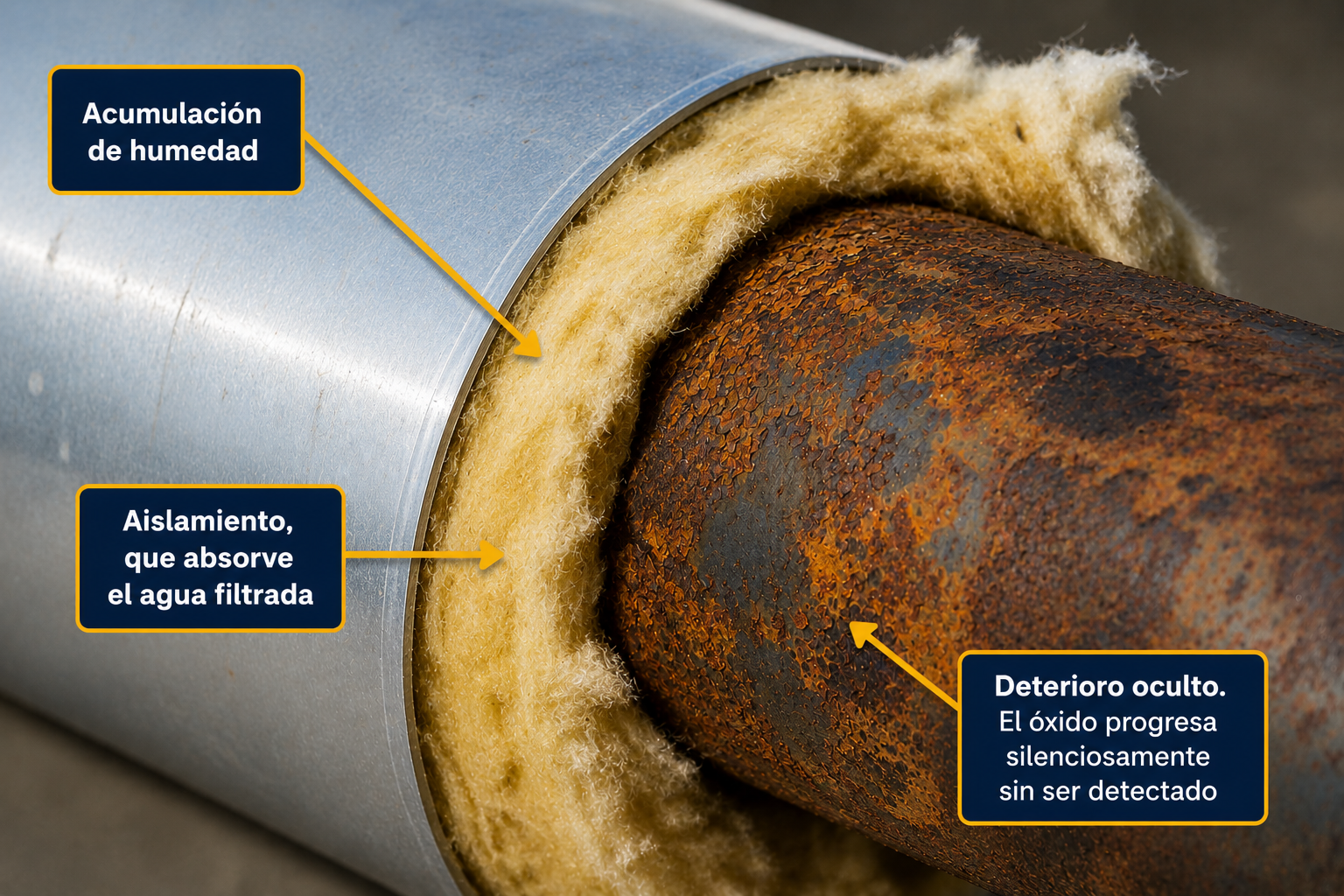

La CUI requiere la combinación de varios factores. El primero es la presencia de agua, que puede ingresar por juntas deterioradas, penetraciones, soportes, daños mecánicos o un sellado deficiente del revestimiento exterior.

Una vez atrapada bajo el aislamiento, la humedad permanece en contacto con la superficie metálica durante periodos prolongados. Si existen oxígeno y contaminantes como cloruros, el proceso corrosivo puede acelerarse considerablemente.

API 571 indica que ciertos intervalos de temperatura favorecen este mecanismo, aunque el riesgo siempre debe evaluarse considerando las condiciones reales de operación y servicio. No basta con analizar únicamente la temperatura; el diseño del sistema de aislamiento, la exposición ambiental y el historial operativo también influyen en la probabilidad de daño.

Errores frecuentes

Uno de los errores más comunes consiste en asumir que un aislamiento en buen estado visual garantiza la ausencia de corrosión. En muchos casos, el revestimiento externo puede aparentar estar intacto mientras existe degradación significativa debajo del aislamiento.

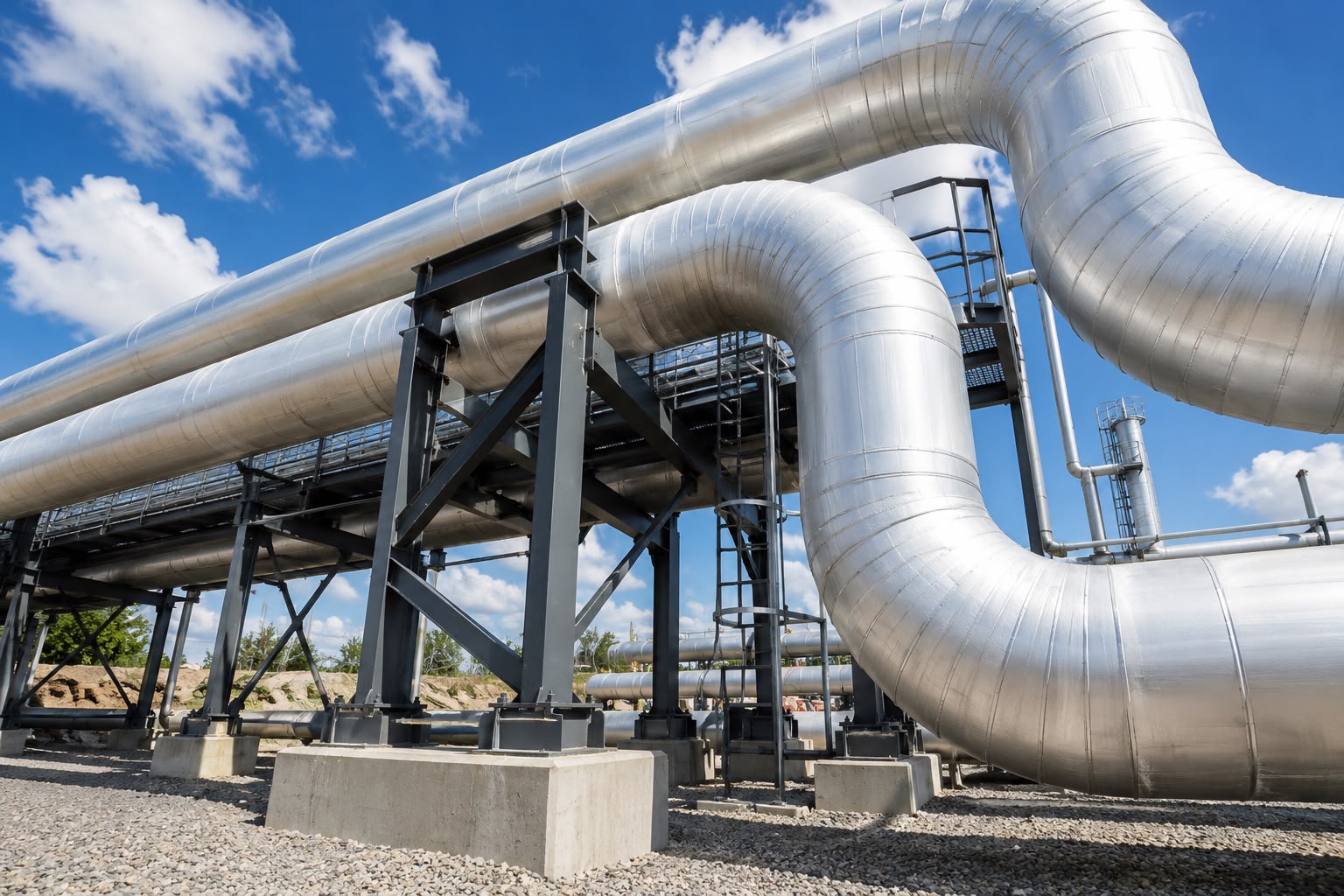

Otro error frecuente es inspeccionar únicamente las zonas rectas de tubería. La experiencia demuestra que soportes, boquillas, conexiones, cambios de dirección y puntos donde puede acumularse agua suelen presentar una mayor susceptibilidad.

También es común confiar exclusivamente en inspecciones visuales externas sin considerar el historial de fugas, las condiciones ambientales o los mecanismos de daño esperados durante una evaluación de integridad.

Métodos de inspección

No existe una única técnica capaz de identificar toda la CUI. La selección del método depende del objetivo de la inspección, la accesibilidad y el nivel de información requerido.

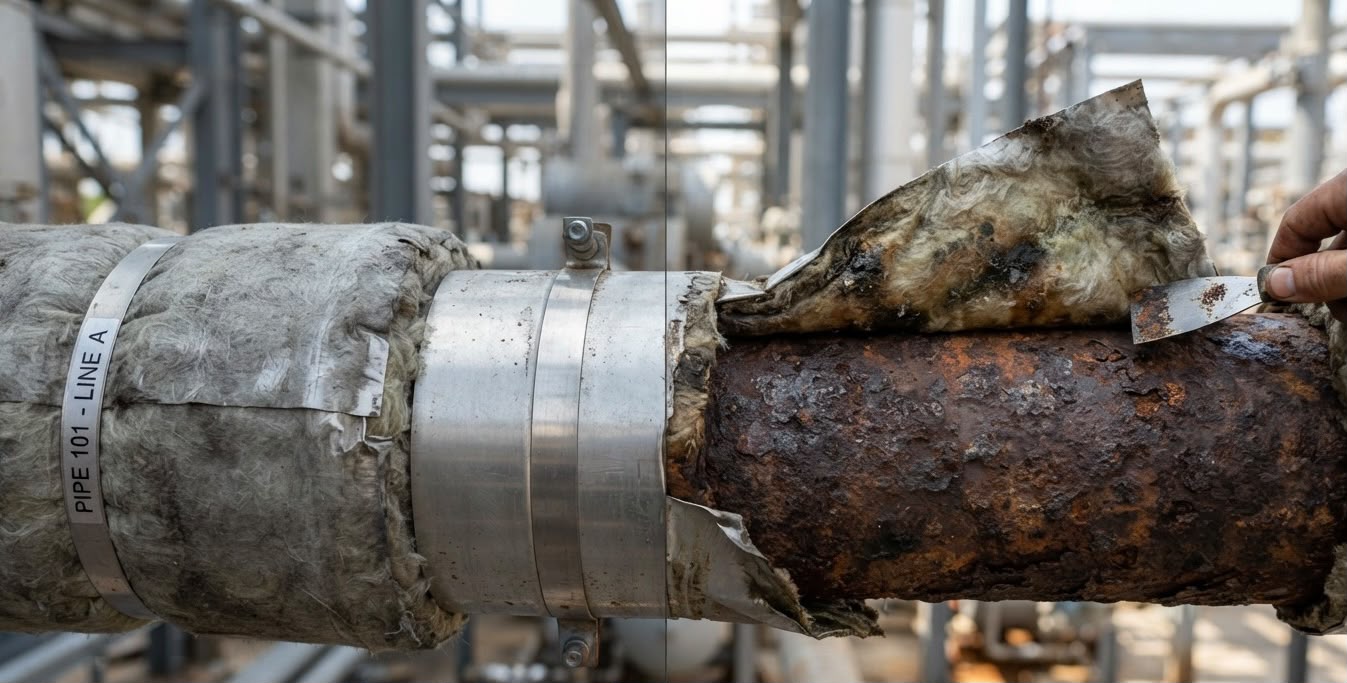

La inspección visual después del retiro localizado del aislamiento continúa siendo el método de referencia para confirmar la presencia de corrosión y evaluar su extensión.

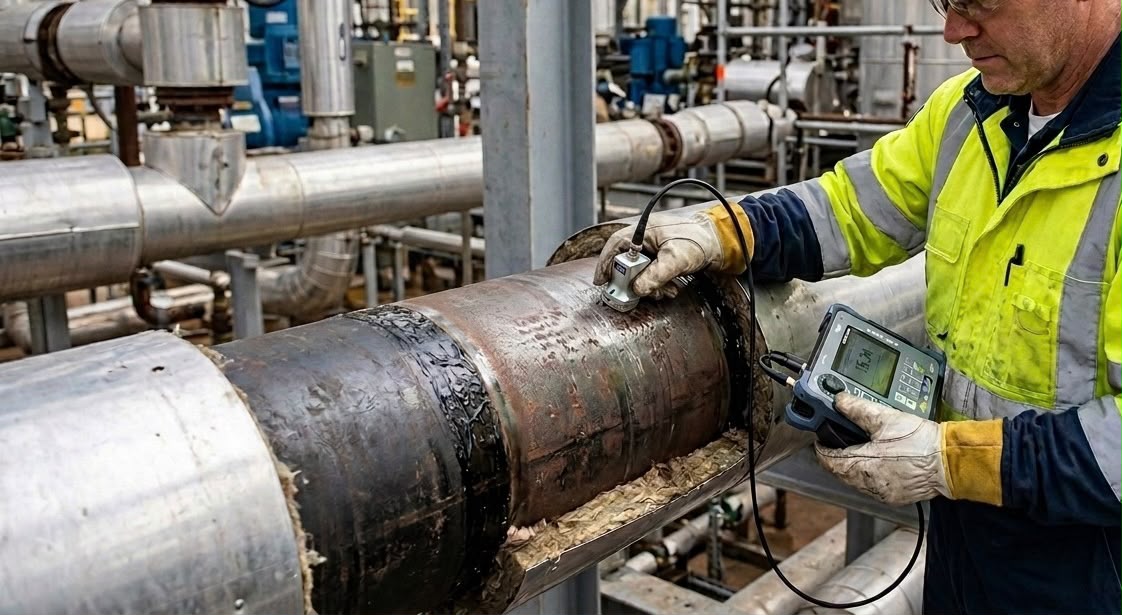

Como complemento, pueden emplearse técnicas no destructivas como medición de espesores por ultrasonido, ultrasonido de largo alcance, radiografía de perfil o tecnologías avanzadas de inspección para realizar evaluaciones preliminares y optimizar la selección de puntos de apertura.

En programas de Integridad Mecánica y Risk-Based Inspection (RBI), la identificación de zonas susceptibles permite priorizar recursos y reducir intervenciones innecesarias, concentrando las inspecciones donde la probabilidad de daño es mayor.

Conclusión

La corrosión bajo aislamiento representa un desafío porque evoluciona fuera del alcance de las inspecciones convencionales. API 571 proporciona una base sólida para comprender este mecanismo de daño, pero una estrategia efectiva requiere integrar conocimiento de los materiales, condiciones de operación, historial del equipo y técnicas de inspección adecuadas.

Las metodologías son herramientas fundamentales; sin embargo, las decisiones de ingeniería dependen de la calidad de los datos disponibles, el conocimiento de los mecanismos de daño y el criterio técnico con el que se interpretan.

Reflexión técnica: La mejor estrategia frente a la CUI no consiste en inspeccionar más, sino en inspeccionar donde realmente existe mayor probabilidad de daño.

Pregunta para la conversación: ¿Qué criterios utiliza su organización para priorizar las inspecciones de corrosión bajo aislamiento en equipos y tuberías?
